Каяк Shrike 17 (5.3 м). Фанерный каяк своими руками.

едставляю вашему вниманию каяк Shrike. Длина 5,3 м, вес: 21 кг.

Первый мой каяк: Shearwater 14 почти всем устраивал, но часто приходится ходить против течения. Скорость Енисея в наших местах достигает 8 км/ч и естественно хочется, чтобы лодка была как можно быстрее.

При поиске чертежей 17-ти футовой модели, в сети я встретил организацию CNC Kayaks которая для популяризации морского каякинга, бесплатно предоставляет все данные по своему проекту Shrike (Сорокопут). Чертежи в векторном формате с возможностью выбирать форму под свои потребности. Подробная, переведённая на русский язык инструкция. Большое спасибо авторам!

Строительство нового каяка началось под девизом «на пределах». Предельная длина! Минимальный вес! Предельно короткое время изготовления! Минимальная цена! Изначально я планировал сделать каяк быстро, дешево, покрасить в один цвет. Но когда лодка была почти готова моё стремление к прекрасному взяло верх! Поменял концепцию внешнего вида в ущерб рекордам времени и затрат. Дополнительно потратив чуть больше 2500 рублей и 4,5 часа рабочего времени.

Результат

1. Длина — 5,3 м это придел, не только из-за проекта. Размеры чертежа можно увеличить. Но это предел для моей мастерской (от ворот до стены 5,35 м).

2. Вес — 21 кг. Для снижения массы я использовал самую тонкую, из доступных, фанеру — 3 мм. Стеклоткань плотностью 160 г/м. Не покрывал палубу стеклотканью. Получившийся у меня вес, я считаю отличным. Хотя авторы проекта заявляют, что их каяк весит 14,5 кг. У меня вопрос — Как.

3. Время — на изготовление ушло 81,5 часов. Сэкономить время мне помог прошлый опыт: см. Каяк своими руками. Подробный отчет. Shearwater. Я действовал по своим же рекомендациям, но конечно с учетом новой конструкции. Были несколько непредвиденных ошибок на исправление которых потрачено около 4-х часов. И если бы я красил лодку кистью, краской одного цвета, ещё сэкономил бы 4,5 часа.

4. Деньги — 14,2 тысячи. Основные затраты: эпоксидка 2250 р. (5 л), фанера 1600 р. (ФК, 4 листа), стеклоткань 1500 р. (160 г/м2, 10 м), краска и лак. Как говорил ранее — «в ущерб рекордам времени и затрат» я решил не экономить на финише. На покраску потрачено 2500 и на лак 1700 рублей.

Коротко о процессе

Процесс изготовления я достаточно подробно описывал в прошлый раз и к проекту прилагается понятная инструкция. Поэтому коротко отмечу некоторые моменты, которые отличаются от инструкций.

— использовал фанеру 3 мм. Листы такой толщины нашел только ФК в формате 1,5*1,5 м. Она дешевле, но пришлось много стыковать.

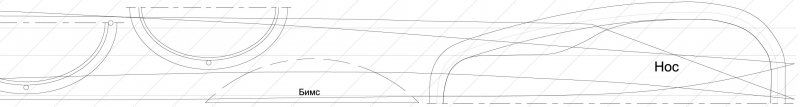

— контуры-выкройки распечатал в реальном размере на 26-ти листах А4. Склеил листы в одну линию. Прикладывая к фанере, размечал точки шилом с шагом 5 — 10 см, далее соединял отметки по линейке. Вырезал лобзиком по линии, без отступа. Почти без последующей шлифовки, с погрешностями до мм, грубо, но быстро!

О печати на принтере поясню более подробно. Чтобы сократить число печатаемых листов и в последствии склеить их без искажений, я адаптировал чертежи. Ниже приведен фрагмент чертежа.

1. Проверил чтобы высота контуров всех деталей была меньше 290 мм (чтобы помещались на А4 в один ряд). Для симметричных деталей достаточно одной половины.
2. Все контуры наложил друг на друга. Так что размер чертежа обусловлен самой большой деталью.
3. Нанес, тонкие диагональные и горизонтальные линии которые позволяют позиционировать листы А4 при склеивании. Так же горизонтальные линии позволили выровнять чертеж на фанере (по крайним точкам натянул леску и по ней выровнял середину).

Склеивать листы тоже не проблема: При печати, на листах есть непечатные поля. На каждом листе, канцелярским ножом подрезается поле справа, на следующем листе на левой стороне наносится клей карандаш. Листы позиционируются ориентируясь на все контуры и линии проходящие в этом стыке. Выровняв листы нужно проклеить стык тонким скотчем.

— сшивал медью, так чтобы не делать временные склейки, а проволоку оставить в швах.

— не использовал внешние формы (приведенные в проекте). Действовал как с предыдущим каяком: сшил дно с бортами, установил шпангоуты, проверил корпус на скручивание двумя уровнями.

— не использовал внутренние, временные формы (приведенные в проекте). Так как внутренние швы корпуса проклеивал за один раз, временные формы помешали бы. На их месте установил рейки распорки.

— использовал стрингеры сечением 15х20 мм. Для временной фиксации использовал саморезы 3х20 и шайбы М4.

— комингс делал как у предыдущего каяка, но из фанеры 10 мм. С трудом, и не с первого раза получилось повторить крутые изгибы перехода от задней части корпуса к передней. Такой обрамление кокпита добавило немного веса, но на мой взгляд оно проще и быстрее в изготовлении. По сравнению с обрамлением из маленьких кусочков фанеры.

Байдарка и Каяк

Нет волн? нет проблем

Рафтинг своими руками

Когда подготовка к приключению перерастает само приключение.

Три года назад наткнулся на ролик адвоката Егорова о каяке из ветвей и стретч пленки. Никогда не тяготел к воде, даже плавать не умею, в детстве пару раз тонул, но идея водного приключения прочно засела в голове. Было решено сделать легкий многоразовый каркас и брать байдарку в велопокатушки с товарищем, благо товарищ без комплексов и готов ко всякому.

Сказано — сделано. Правда в велопокатушках байдарка так и не поучаствовала, но образовалась интересная тенденция. Байдарка стала не смыслом жизни, но прочным стержнем в океане бытовухи и тщетности существования. Надоела работа, плохое настроение — я строю байдарку. Не спеша, по выходным, обдумывая проект в пути и в перерывах, так постройка байдарки перерастала в лекарство от скуки. Логично, что к зиме мысль о постройке новой байдарки переросла в необходимость.

За основу была принята байдарка Сирена. Сама по себе Сирена довольно популярный проект к постройке, на просторах сети много примеров ее постройки в качестве неразборного каяка, меня же интересовал разборный вариант . Оригинальный проект 60-х годов был пересмотрен в пользу доступных материалов и тех.решений, и к Новому Году половину комнаты занимал 4 — х метровый каркас.

К весне была готова шкура, и в первые погожие майские деньки байдарка была спущена на воду.

Радости не было предела, но байдарка изобиловала недостатками, а в голове была масса идей для нового проекта.

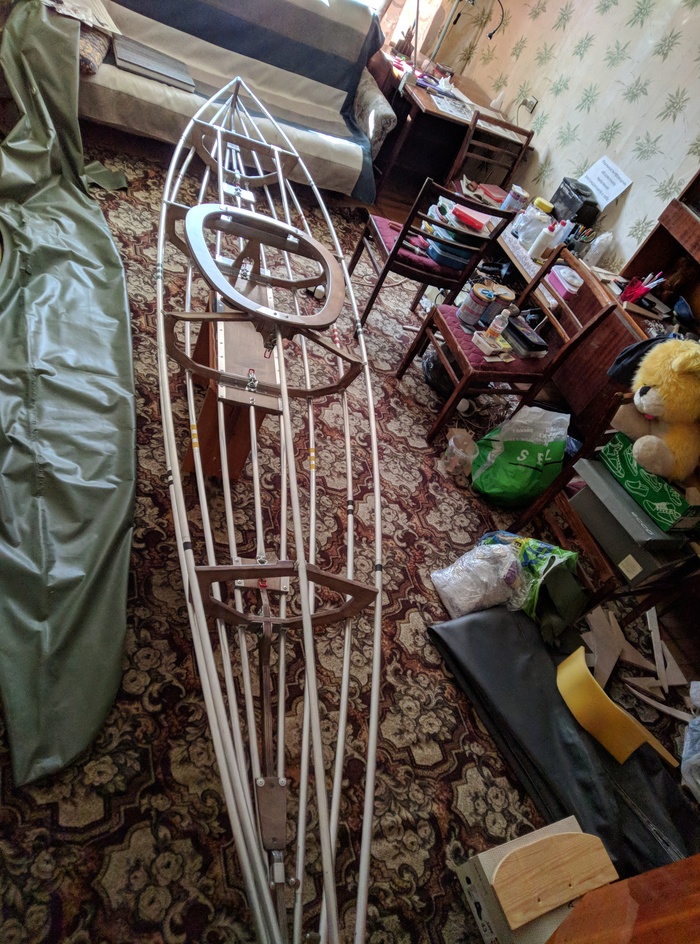

Окончательное превращение комнаты в мастерскую доставляло массу неудобств, но радость от творческого процесса перевесила все. Каждый будний зимний день стремился к выходным, а практические все выходные посвящались байдарке.

К весне все было готово, погода отслеживалась десять раз на дню, и в последних числах апреля случилось то, что я представлял последние полгода.

Байдарка полностью удовлетворяет всем требованиям к удобству и надежности, но новый проект уже стучится в двери. Другой вопрос, что для двухместной байдарки с парусным вооружением нужна полноценная мастерская и некоторые вложения, но оно того точно стоит.

Напоследок немного весенних красот с воды и ссылка на подробную статью для неравнодушных к байдаркам.

P.S. Особая благодарность Антону Сергеевичу за фотосъемку и участие во всех приключениях.

Небольшое сравнение ощущений от хатанги и итвита от новичка

Осторожно, много текста ahead.
В первых строках сразу оговорюсь, что все указанное ниже полное субъективности личное мнение, основанное на полученных ощущениях от хождений по относительно спокойной воде.
Ранее я писал пост об опыте хождения на своей хатанге 3 трэвел. https://pikabu.ru/story/nasha_khatanga_tryevel_3_5979420

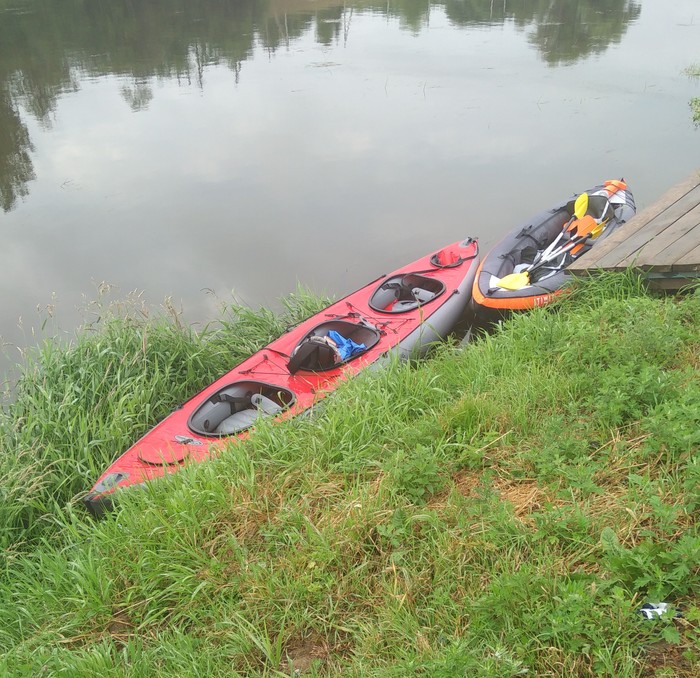

вот теперь появилась возможность сравнить свою лодку с надувным каяком итвит очень известного бренда.

Ясно, что лодки совсем разного класса. Хатанга 3 трэвел, как мне видится, позиционируется как лодка для походов, в то время как итвит — для прогулок. (тем не менее, у итвита также есть 2 «сухих» отсека в мысу и на корме) Правильно было бы сравнивать итвит с Хатангой-уикенд, но что имеем, то имеем. Цель поста дать пищу для размышлений желающим купить свою первую лодку и указать, на что обратить внимание при выборе вида лодки.
Итак, чтобы не повторяться, основная проблема каркасно-надувной байдарки для новичка — это её сборка. Первый раз я собирал Хатангу около полутора часов (полчаса ушло на её «растяжку», чтобы хоть как-то совместить шар с пазом в трубе). Сейчас на сборку уходит около 20 минут, от качества выполнения этого мероприятия, как мне кажется, сильно зависит стабильность прямолинейного движения по воде. Зато на выходе у вас есть 3 честных места, грузоподъёмность и киль, кончающийся острым носом. (итвит бывает 2-местный, 2.5-местный (для ребенка),). На итвите каркаса нет, зато есть надувное дно. Вместо киля на дно крепится 3 плавника. Без них плыть тоже можно, но нужно быть готовым к тому, что ветром вас может крутить и тащить в сторону. Как пишут в отзывах на сайте производителя, плавники на мелководье можно и свернуть, но при поломке их можно доприобрести в магазине.

Отсутствие необходимости собирать каркас приводит нас к тому факту, что на сборку (точнее, накачку 2 баллонов и дна. кстати, насоса в комплекте не было) нужно около 5 минут. Это очень жирный плюс, особенно если вы решили просто прокатиться по ближайшему озеру-водохранилищу-речке на часок после работы, а не собрались в двухдневный сплав. Лодка поставляется в компактном рюкзачке.
Итвит может похвастать удобными сидушками со спинкой, в отличии от моей Хатанги-3, у которой есть лямочка 🙂 ( спинку, говорят, можно купить отдельно )
посадка на итвите ощутимо выше, т.к. вкладываемое внутрь надувное дно само по себе не худое + сидушки надуваются и крепятся к нему на липучках (то, что ты сидишь на тёплом надувном дне, а не на холодной воде 5 точкой также играет свою роль). Сам пассажирский отсек итвита по ощущениям шире, но и борта у неё шире, поэтому весла, как мне показалось, надо брать подлиннее и учиться грести заново, чтобы не лупить ручками по баллонам. Каяк ощутимо короче Хатанги-3.
у моей Хатанги несъемный верхний чехол, что, на мой взгляд, не совсем удобно в жаркую сухую погоду, у итвита чехла нет совсем (и я не видел его в продаже). отсутствие чехла, конечно, плохо, зато ваш передний пассажир может, сложив сиденье, позагарать лёжа, пока вы гребете.
Также итвит может похвастаться наличием сливной пробки в корме, что очень помогает сливать воду из лодки перед сушкой. Увы, на Хатанге приходится каждый раз устраивать танцы с бубном (губкой) и кручением лодки. Качество исполнения самого каяка очень понравилось. Налёт брюхом на бетонный остаток основания моста пережит без последствий, за что спасибо обшивке (чехлу) баллона и толстой резинке на днище.
Кувыркаться я не пробовал еще на обеих лодках, но, опять же, по моим личным ощущениям, Хатангу перевернуть куда сложнее из-за центра тяжести, расположенного существенно ниже, чем у итвита с его «высокой» посадкой.
Лодки отличаются по скоростным характеристикам, если можно так выразиться вообще для надувных лодок: наличие киля и острого носа у каркашенной лодки даёт ей лучшую гидродинамику в сравнении с плоскодонкой, на больших расстояниях, думаю, это будет влиять на усталость рук гребцов (зато спина устанет у экипажа итвита меньше, это факт 🙂 ).

Отдельно упомяну, что обе лодки пакуются в сумку-рюкзак ( у Хатанги он примерно в 2 раза больше ), что позволяет взять их + вёсла + сумку с провиантом и отправиться в поход-сплав, в том числе используя для «заброса» общественный транспорт габарита не меньше новой газели ( с площадкой на входе ). Да, Хатанга-3 в сумке потребует сильных ног и спины, она ощутимо тяжелее (железо как-никак в комплекте).

Каяк своими руками

Каяк – это один из видов лодок. Он прекрасно подходит для условий рыбалки и не только. Его реально использовать и для туристических походов и просто для прогулок по рекам или озерам. Это связано с тем, что в сравнении с другими аналогами, эта лодка имеет ряд преимуществ.

Каяк не так сложно сделать своими руками, поэтому нет необходимости в его покупке, хотя такой вариант также можно рассматривать. Информация в данной статье направлена на то, чтобы хоть как-то помочь тем, кто решил сделать каяк своими руками.

Необходимость каяка для рыбака

Лодки нужны рыболовам, чтобы перемещаться по водоемам в поисках перспективных мест, а также ловли рыбы, из этих плавсредств. Наличие лодки делает процесс рыбалки более динамичным и результативным. Это связано с тем, что расширяется акватория рыбалки и становятся доступными самые недоступные участки водоема. Каяки пользуются гораздо большей популярностью среди рыболовов, по сравнению с другими видами подобных плавсредств, благодаря лучшим техническим характеристикам.

Это связано с целым рядом достоинств, о которых имеет смысл поговорить. Например:

1. Они удобные в эксплуатации, что связано с безопасностью как нахождения в лодке, так и при перемещении внутри нее.
2. Устойчивость лодки играет очень важную роль, особенно, когда нужно вытащить из воды крупный экземпляр или покинуть лодку, переместившись в воду. В любой момент можно так же легко залезть в лодку из воды.
3. Из нее не нужно вычерпывать воду, поскольку она сама вытечет из лодки через отверстия, которые расположены выше уровня дна.
4. Правильно сделанная конструкция, никогда не затонет, даже если она и перевернется по каким-то причинам, благодаря наличию специальных перегородок.
5. Каяк легко транспортировать на любые расстояния, поскольку он не влияет на аэродинамические свойства автомобиля.
6. Это плавсредство не требует особых условий для хранения. Его достаточно подвесить, как можно выше в гараже или другом помещении.

Что лучше: купить каяк или сделать самому?

Если средства позволяют, то лучше его купить. К сожалению не все рыболовы способны на это из-за отсутствия средств. Многие из них приступают к самостоятельному изготовлению чисто из интереса. Кроме того, что лодка обойдется дешевле, это занятно, да и появляется чувство гордости за свои дела. И хотя потребуется немало средств и времени, все же это вполне реальное и осуществимое занятие. Самостоятельное изготовление всегда связано с рядом преимуществ. Кроме того, что это очень интересно и поучительно, всегда можно рассчитывать на получение качественного изделия, отвечающего тем требованиям, которые заявлены. Задача сильно упрощается еще и тем, что не трудно найти нужную схему, необходимый материал, а также обзавестись необходимым инструментом.

Каяк для рыбалки своими руками

Что нужно иметь?

В первую очередь следует определиться с наличием инструментов и материалов. Для подобных работ нужно иметь следующие инструменты и материалы:

1. Электрический лобзик.
2. Электрическая шлифовальная машина ленточного типа.
3. Электрическая дрель и электрический шуруповерт.
4. Строительный фен.
5. Ножницы различных размеров с хорошей заточкой режущей кромки.
6. Строительный нож с острым лезвием.
7. Плоскогубцы и кусачки.
8. Около 4-х листов фанеры, толщиной не меньше 4-х мм, соответствующего качества.
9. Стеклоткань, размерами до 20-ти метров квадратных.
10. Водостойкий лак – до 1,5 литра.
11. Аэросил А300 – около 120 граммов. Его нужно добавить в эпоксидную смолу за сутки до начала ее использования.
12. Эпоксидная смола – до 10 кг.
13. Шпатель гибкий из резины, для работы с эпоксидной смолой.
14. Прочная соединительная проволока.
15. Одноразовые пластиковые стаканчики.
16. Кисти различного размера – до 5-ти штук.
17. Растворитель до 0,5 литра.
18. Отвердитель для эпоксидки – до 5-ти кг.
19. Перчатки резиновые одноразовые.
20. Несколько штук деревянных палочек, похожих на те, что используются для мороженого.
21. Груз.
22. Малярная лента.
23. Рабочие чертежи, которые необходимы для строительства лодки. Их можно найти в Интернете и скачать, а потом перерисовать в масштабе 1:1, что сильно упростит процесс строительства. Достаточно будет перенести рисунок на фанеру и вырезать заготовки электрическим лобзиком.

Заготовка материалов

Основными материалами является фанера, эпоксидная смола и стеклоткань. При приобретении следует обращать внимание на их качество. Об особенностях этих материалов указано ниже по тексту.

Фанера

Для изготовления каяка нужна фанера, которая отличается соответствующими размерами (2240х1120мм) и которая не продается в наших магазинах. Поэтому, придется обратиться за помощью к Интернету и оформить соответствующий заказ через него, хотя и это не дает никаких гарантий.

Даже через интернет подобные листы трудно приобрести, поскольку не все организации осуществляют подобную торговлю. Это связано с тем, что фанера подобных размеров не пользуется большим спросом из-за проблем с транспортировкой.

Несмотря на это, имеются компании, которые осуществляют продажу подобных видов товаров через Интернет.

Примером может служить компания «Пенрус». Для изготовления каяка подойдет 2 вида фанеры. Например:

1. «ЛауроВермельо», которая производится в Бразилии. Считается очень качественным материалом, на котором практически не найдешь дефектов или сучков. Фанера отличается особой прочностью, а ее толщина практически одинаковая по всей плоскости.
2. «Амесклао», которая является аналогом китайского производителя. Цена фанеры несколько ниже, но и качество несколько хуже.

При этом, не имеет значения, какой цвет имеет фанера, поскольку это на процесс строительства не повлияет. После окончания строительства каяк можно покрасить в любой, самый привлекательный цвет. Для изготовления лодки подойдет цвет «Жотоба».

Стеклоткань

Качество этого материала так же играет значительную роль в процессе самостоятельного изготовления подобного плавсредства. При выборе материала основными критериями считаются:

1. Технологический процесс изготовления требует использования стеклоткани с удельным весом порядка 130 граммов на метр квадратный.
2. Гораздо чаще встречается материал с удельным весом 100 или 200 граммов на квадратный метр. В таком случае следует остановить свой выбор на материале с удельным весом 200 граммов на метр квадратный. В результате реально получить качественное и прочное изделие.
3. Для получения качественного конечного результата следует брать те отрезки ткани, которые не имеют изгибов, так как они будут мешать получению ровной поверхности. Ткань с поперечными следами изгибов принесет много проблем в процессе вскрытия ее эпоксидной смолой.

Эпоксидная смола

Как было указано выше, потребуется около 10 кг эпоксидной смолы, хотя во многих инструкциях указывается меньший расход материала. В данном случае лучше опираться на результаты, полученные практическим путем, а они свидетельствуют, что расход окажется порядка 10-ти килограммов. Если и останется ее, то не так много, а если не хватит, то это может сказаться на качестве изделия, поскольку эпоксидная смола твердеет достаточно быстро. Лучше, если вся поверхность лодки покроется за один заход, без остановки процесса нанесения эпоксидной смолы.

Для работы подойдет эпоксидка «Этал-370», для которой подойдет затвердитель «Этал-47Ф5». Если оценивать соотношение цены к качеству и ее основным техническим данным, то это самый подходящий технический продукт.

Этапы строительства

Для начала следует заняться подготовкой рабочего места, материалов и инструментов. Учитывая размеры лодки, для ее строительства подойдет автомобильный гараж. В любом случае места должно быть достаточно, да и работы с эпоксидной смолой требуют особых условий.

Строительство подобного плавсредства состоит из таких технологических этапов:

1. На основании имеющихся чертежей занимаются изготовлением всех составных частей. Для этого используется электрический лобзик и другие инструменты.
2. Осуществляется сборка отдельных частей деталей, для чего используют малярную ленту.
3. В первую очередь собирают деки и нижнюю часть будущего каяка.
4. После того, как окажутся готовыми обе части изделия, их соединяют вместе и оценивают, насколько они подходят одна к другой.
5. На внутренние поверхности обеих частей наносится слой эпоксидной смолы.
6. Внизу лодки формируется отсек непотопляемости, который состоит из нескольких перегородок. Их так же следует обработать эпоксидкой.
7. После этого осуществляют подгонку деки и нижней части конструкции еще раз. В результате они должны идеально подойти друг к другу.
8. Если все нормально, то обе части склеивают и обрабатывают эпоксидкой места стыков. После этого, вся поверхность лодки вскрывается слоем эпоксидной смолы.
9. На этом этапе формируют лючки.
10. Окончательный этап – это поклейка стеклоткани на всю поверхность плавсредства. При этом, нужно следить за качеством поклейки стеклоткани. После того, как эпоксидная смола застынет, постройку желательно зашлифовать, после чего покрасить в любой цвет.

Испытания

В результате постройки должно получиться сравнительно легкое плавсредство, которое легко транспортируется к водоему с помощью легковой машины. Здесь, на водоеме, нужно приступить к ходовым испытаниям, построенной своими руками, уникальной лодки.

Задача предстоящих испытаний – это проверка технических характеристик по таким критериям:

1. Простота в управлении.
2. Скорость передвижения, как без груза, так и с грузом.
3. Максимальная грузоподъемность каяка.

Насколько известно, готовое изделие должно легко перевозить груз в 120 килограммов, без ущерба посадки и управляемости. Главное, чтобы лодка нигде не пропускала воду. Как показывает практика, изделия, созданные по такой технологии, легко ремонтируются и обладают высокой прочностью, не смотря на свою легкость.

Сшей и склей

Постройка каяка своими руками

За основу проекта был взят готовый набор деталей для постройки каяка из фанеры методом «сшей и склей», по английски — «stitch & glue».

Такой выбор обусловлен тем, что значительно ускоряется процесс сборки корпуса, уменьшается количество мусора и пыли(что немаловажно), а тот факт что детали изготовляются на станках с ЧПУ обеспечивает их высокую точность.

Для постройки каяка в первую очередь понадобится место и минимальный набор инструментов, обычно только брусок с наждачной бумагой или шлифмашинка, ножницы, пасатижи, бокорезы, кисточки.

Раскладываем детали набора согласно имеющихся чертежей.

Планки корпуса каяка больше по длине имеющихся листов фанеры, поэтому стыкуем их из нескольких заготовок соединением, типа «пазл». Склеиваем их эпоксидкой, а лучше секундным цианоакрилатным клеем с активатором — это ускоряет процесс.

Если используется эпоксидная смола ЭД20 с отвердителем ПЭПА необходимая температура в помещении должна поддерживаться на уровне 22-25 градусов. При меньшей температуре смола не наберёт полной прочности, при большей — будет слишком быстро полимеризоваться, что затрудняет работу. После склеивания всех планок начинаем сшивать их с помощью проволоки, при этом скрутки затягиваем не конца. Приятным моментом является наличие всех отверстий в деталях под скрутки. Самый подходящий вариант для скруток это стальная вязальная проволока, ну или то что есть под рукой(медный провод). Вариант использования пластиковых стяжек не рассматриваем т.к. диаметр отверстий для них нужен значительно больше. Начинаем с днища, потом борта, притягиваем планки к кильблокам.

Когда корпус примет нужную форму подтягиваем все скрутки чтобы не было щелей между деталями. Затем меж стяжек проклеиваем стыки смесью эпоксидки с аэросилом. Если используется цианоакрилатный клей — проклеиваем швы точками этого клея. Цианоакрилатный клей очень упрощает и ускоряет работу. Брать нужно клей-гель с активатором.

После высыхания клея снимаем все стяжки и наносим окончательную галтель из эпоксидки и аэросила. В качестве материала для галтели используем эп.смолу с добавлением 50% АЭРОСИЛА (чтобы смола не текла), вместо аэросила подойдёт древесная пыль от вибрационной шлифмашинки. Для формирования галтели удобно использовать шпатель из пластиковой карточки обрезанной по форме будущей галтели.

Следующий этап — оклейка корпуса изнутри стеклотканью. Перед оклейкой прошкуриваем всю поверхность, чтобы поверхность под оклейку была гладкой. Пылесосим, протираем чистой тряпкой, чтобы не осталось следов пыли. Раскладываем стеклоткань, убираем все складки, обрезаем излишки. ВАЖНО, стеклоткань выбираем либо с прямым замасливателем(отличная отгезия с эпоксидной смолой, но дорогая), либо на парафиновом замасливателе(в этом случае необходимо предварительно выпарить парафин, цена на порядок ниже).

Разводим эпоксидную смолу небольшими порциями грамм по 150-200 т. к. время жизни самой распространённой смолы ЭД-20 с отвердителем ПЭПА 10-20 минут(зависит от температуры воздуха). Разливаем смолу на поверхность и начинаем разгонять шпактелем. Разгонять нужно до такой степени что-бы смолы было ровно столько, чтобы она пропитала ткань. Пропитавшаяся стеклоткань становится прозрачной и не скрывает структуру дерева. После того как стеклоткань пропитана, а излишки смолы удалены, в течении часа-двух следим чтобы под тканью не образовывались пузырьки воздуха, удалить их можно просто прижимая это место пальцем.

Вклеиваем на галтелях шпангоут. Швы проклеиваем полосами стеклоткани. Не защищёную поверхность фанеры прокрашиваем эпоксидной смолой.

Нарезаем полосы из той же стеклоткани какой оклеивали корпус. Если стеклоткань имеет полотняное плетение то полосы лучше нарезать под углом 45 градусов, так не будут мохриться края. Ширина полос 8-10 см.

На следующем шаге переворачиваем лодку и зашлифовываем все острые края. Если есть щели или другие дефекты — шпаклюем их смесью эпоксидки и аэросила.

Далее раскладываем стеклоткань, убираем все складки, обрезаем излишки и проклеиваем эпоксидной смолой.

Обрезаем лишние края стеклоткани.

Начинаем заниматься палубой. Собираем детали палубы на скрутках.

Проклеиваем швы и убираем проволочные скрутки.

Накладываем галтели. В общем повторяем все те же операции, что и для корпуса.

Соединяем корпус с палубой с помощью проволочных скруток.

Проклеиваем шов и удаляем скрутки.

Накладываем на шов галтель из эпоксидной смолы и аэросила.

Проклеиваем лентами стеклоткани. Зашкуриваем края полос стеклоткани.

Следующий шаг — обустройство кокпита и лючка багажного отделения.

После всех шагов наш корпус готов.

Осталось пристроить сиденье, прикрепить ручки и можно пускаться в плавание.

Самодельная байдарка Сирена

Раньше ходил на таймени-2, доставшейся от тестя. Но из-за того, что она была в плохом состоянии, продал ее и купил викинг 4,7.
В принципе, Викинг меня устраивает — он хорош на завальных и быстрых реках — вертлявый и устойчивый. А на ровной воде он идет из рук вон плохо. Однажды даже написал небольшой обзор на эту тему: http://forum.matrasnik.com/index.php?topic=738.msg9280#msg9280
Скажу сразу, что оба дядьки на фотографиях весят по 100-110 килограммов плюс шмотье на недельный поход. Поэтому перегруз, конечно, вносит свой вклад в плохую ходкость.
Надоело все время плестись в хвосте и постоянно тратить силы на «вспахивание» реки.

И вот как-то раз ко мне в руки попала байдарка с деревянным каркасом.
Инструкции не прилагалось. Поэтому на первую сборку ушло около часа. Помогли интуитивно непонятные метки на деталях и опыт сборки тайменей. Ревизия показала, что каркас комплектен.

После изучения вопроса в интернете оказалось, что это не какой-то безродный ноунейм, а одноместная байдарка «Сирена», которая серийно не производилась, а чертежи были опубликованы в журнале Катера и Яхты №39 за 1972 г.: http://www.vodnyimir.ru/samodelnaya-turisticheskaya-baidarka-kak-sdelat-baidarku.html

К сожалению, не было возможности поговорить с мастером, который ее собрал. Тем интереснее будет сделать на нее небольшой обзор. Самодельная одноместная каркасная байдарка — пожалуй, отличная идея! Одно дело смотреть в чертежи и совсем другое — видеть готовое изделие, хотя бы на фотографиях. Думаю, эста статья будет многим интересна.

Итак, упаковка, изрядно поеденная мышами, достаточно компактна и легка. В сравнении, конечно, с Тайменью-2 и Викингом 4,7.

Штевни сделаны из фанеры 9 мм. На концах стрингеров заклепками закреплены дюралевые пластины, которые свободно закреплены на штевнях болтами. Здесь же видим концевую секцию кильсона.

Ахтерштевень. Как видим, ничего сложного для кустарного производства.

Всего в жестком каркасе пять шпангоутов. Все вырезаны из фанеры 9 мм. На них можно разглядеть остатки чертежей и еще какие-то надписи карандашом от руки.

Шпангоуты плотно фиксируются в специальных пазах на кильсоне.

Также, чтобы зафиксировать верхнюю часть шпангоутов, они закреплены на привальных брусьях при помощи овальных планок из дюрали с фигурным отверстием.

Мидельвейсы крепится к шпангоутам с помощью алюминиевого уголка.

Кильсон (килевая ферма) и стрингера состоят из четырех секций. Для того, чтобы собрать эти секции используется довольно интересный замок, который я раньше не встречал. Принцип работы на фотографиях:

Надо сказать, что замки фиксируются довольно надежно, хотя и не лишены недостатков. Но об этом далее.

В шпангоутах сделаны прорези для фиксации в них стрингеров. Но стрингера фиксируются не плотно и постоянно отгибаются. Из-за этого вся конструкция из-за особенностей замков стремится саморазобраться. Поэтому фиксировал стрингера в прорезях шпангоутов с помощью шнурков.

На заключительном этапе сборки каркаса крепятся фальшборта.

Способ крепления фальшбортов аналогичен тайменевскому.

Спинка крепится к фальшборту с помощью овальных планок и стержней.

Способ крепления виден на фотографии.

Вот и весь каркас. Каркас очень легкий.

Дальше надо надешь шкуру. Шкура сшита из брезента и клеенки-серебрянки. Местами кривоватые видны стежки, сделанные вручную. Далее швы промазаны каким-то составом типа резины или битума.

Для крепления шкуры в нижней части фальшбортов сделаны продольные прорези.

В эти прорези вставляется конец шкуры с вшитым куском кабеля подходящего диаметра.

Для сборки байдарки со шкурой сначала собираются обе половины каркаса и вставляются по очереди в оболочку. Затем, по аналогии с тайменями, закрываются замки кильсона.
После этого нужно соединить стрингера. А констркуция замков стрингеров такова, что чтобы завести концы замка друг в друга их нужно немного изогнуть.

Когда начал изгибать перегнул концы стрингеров и тут ХРЯСЬ — первая пара стрингеров лопнула.
В общем-то не велика потеря. Сделать новый деревянный стрингер — дело пятнадцати минут.
Нужно было все-таки до конца разобраться как же защелкивать стрингера. Поэтому предпринял еще одну попытку, загнув концы стрингеров в другую сторону. Но результат тот же — ХРЯСЬ.
В третий раз взялся за стрингер и опять концы деревяхи остались в руках. Короче, результат на фотографии. На этом эксперименты закончились.

Поэтому заменил все стрингера на фанерные из 15 мм фанеры. Тут смог в полной мере оценить главное достоинство своей новой байдарки — абсолютную ремонтопригодность.

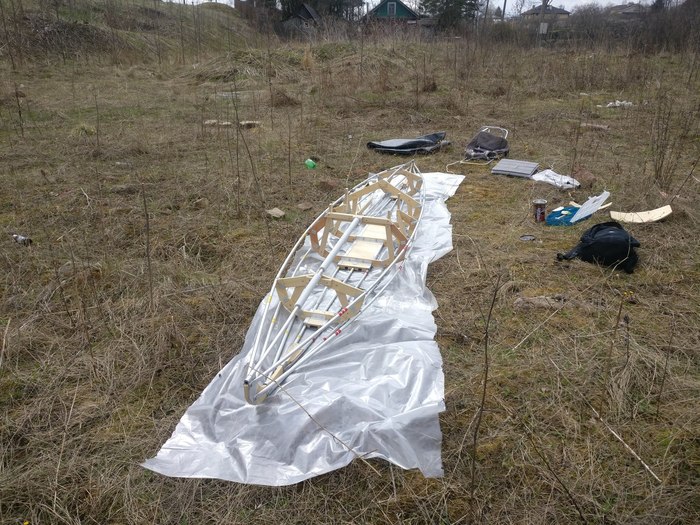

До этого занимался байдаркой в лабораторных условиях — в окружении инструментов и станков. Пришло время испытать ее в полевых условиях.
В принципе, сборка деревянного каркаса занимает столько же времени, как среднестатистической Таймени. Если та Таймень бывалая и без крепкого слова и твердой руки не поддается. Здесь все точно также.

После того, как с трудом натянул шкуру на каркас детали байдарки стянулись и уплотнились.
Давайте посмотрим на готовую байдарку.

На фотографии не видно, но при испытаниях привязал к каркасу байдарки морковку и положил себе на колени. Если что-то пойдет не так, я перевернусь или каркал не выдержит мой вес, то она сильно поможет спасти затонувшее судно. По хорошему, конечно, нужно было надеть и спас жилет.

Первое, что сразу заметил — это меньшая по сравнению с надувнухами остойчивость ненагруженного каркасника. В принципе, благодаря некоторому опыту и собственному весу около 100 кг, это не создало каких-то проблем.

Второе, что сразу бросается в глаза — легкость и скорость. Каркасные лодки вообще более скоростные, даже чем каркасно-надувные. Но раньше я всегда ходил в двухместных байдарках, в том числе и каркасных, когда рывок от твоего гребка сглаживается весом матроса (капитана). Тут же благодаря малой осадке и отсутствию лишнего веса каждый гребок ощутимо ускоряет тебя. При этом, скорость значительно выше, чем у того же Викинга. Катался на реке Воронеж и по течению, и против.

Третье, что замечаешь сидя в каркаснике — просто невероятное количество жизненного пространства. Например, в моем Викинге 4,7 на месте капитана попа не помещается между баллонами. Приходится подкладывать надувную подушку, чтобы сидеть на баллонах. О том, чтобы вытянуть ноги в очке речи даже не идет. Понятно, здесь дела обстоят совсем не так.

Четвертое — одноместная Сирена не такая вертлявая, как двухместный Викинг. Развернуть ее, особенно на скорости, не так просто. Зато она отлично держит курс, что очень важно при длительных переходах по ровной воде.

Теперь выводы и впечатления.
1. После прогулки, снимая шкуру с байдарки, опять сломал пару деталей. Изготовить новые тоже не составит труда, но так не должно быть. Почитав форумы, нашел решение — шкура, которая сверху застегивается молнией. Эта же молния — грузовой люк. Таким образом шкура натягивается на уже собранный каркас и груз легко помещается в байду сверху. Молния, чтобы прочнее и не протекала закрывается клапаном на липучке по всей длине.
2. Не смотря на успешные испытания байдарки, я бы не пошел в ней в ее нынешнем виде в настоящий поход. Все-таки 15 мм фанера и сосны слишком хлипкие для полевых условий. И замки не достаточно подогнаны и надежны.
3. Могло сложиться впечатление, что мой Викинг 4,7 плох и не устраивает меня. Спешу его реабилитировать. Мы прошли с ним многое — и завалы, и пороги. За несколько лет не могу вспомнить, чтобы он меня где-то подвел. Просто он недостаточно хорош на ровной воде. Поэтому я ищу ему не замену, а дополнение.

Тем не менее загорелся темой самодельного одноместного разборного каркасника.
Не буду мучить старушку, а сразу буду строить что-нибудь современное из дюрали и ПВХ. Например, разборный каяк Sea Tour 17-R (Например: http://qayaq.info/masterskaya/rukovodstvo-po-postrojke-razbornogo-kayaka-menyu-postrojki-karkasa.html).
И даже готовые чертежи есть: http://www.nationalholidaydates.com/doug/kayaking/seaTour17ROffsets.html

В принципе, построить такой — задача вполне решаемая. Длинна 5м, ширина 55 см, вес 19 кг, грузоподъемность 160 кг. Каркас разбирается секциями длинной 1,2 м. Установка и снятие шкуры производится с помощью двух молний с ПВХ-клапаном на липучках. Через них же производится загрузка/выгрузка груза. Скорости и грузоподъемности хватит с лихвой.
Опыт Сирены пригодится.

Источники:

http://sea-kayak.ru/technical/?idnews=525
http://pikabu.ru/tag/%D0%91%D0%B0%D0%B9%D0%B4%D0%B0%D1%80%D0%BA%D0%B0,%D0%9A%D0%B0%D1%8F%D0%BA/hot
http://fishingday.org/kayak-svoimi-rukami/
http://dh9.ru/stati/sshej-i-sklej/item/152/postrojka-kayaka-svoimi-rukami
http://littlehobby.livejournal.com/26454.html
